腳踢傳感器安裝說明(案例)



注意事項:

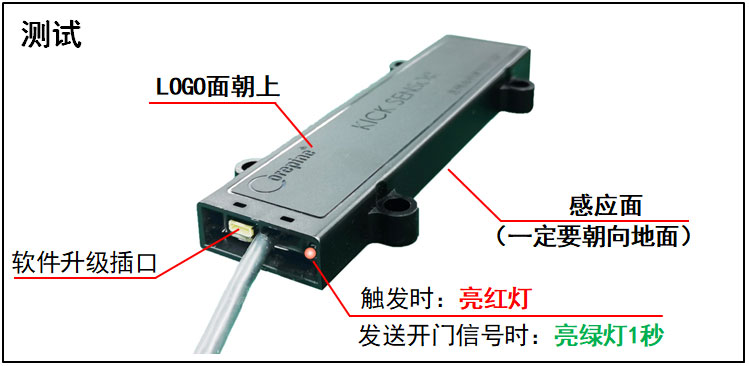

1.感應面一定要朝向地面,用于感應腳踢動作。感應面方向不可有金屬物;

2.踢進去的面與感應盒距離5-10厘米,距離太遠不執行開門動作;

3.請正常速度踢腳,距離傳感器10cm范圍內超過1.5秒,不執行開門動作;

4.設備感應到腳踢動作時,指示燈先亮紅燈,隨即綠燈亮1秒,此時成功發送開門信號。


實裝案例:

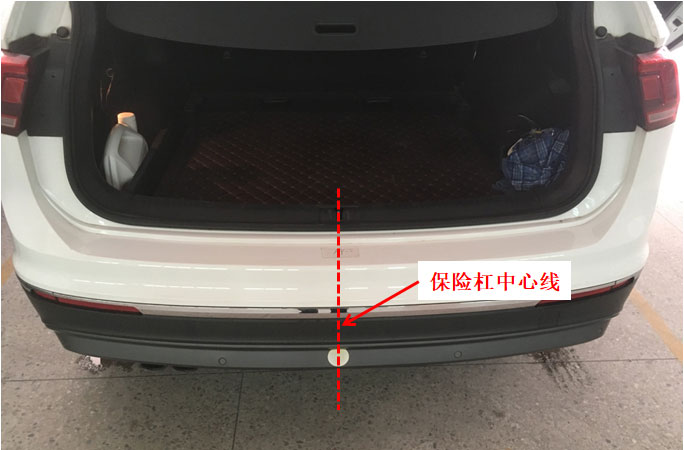

1、確定保險杠內中心可安裝。

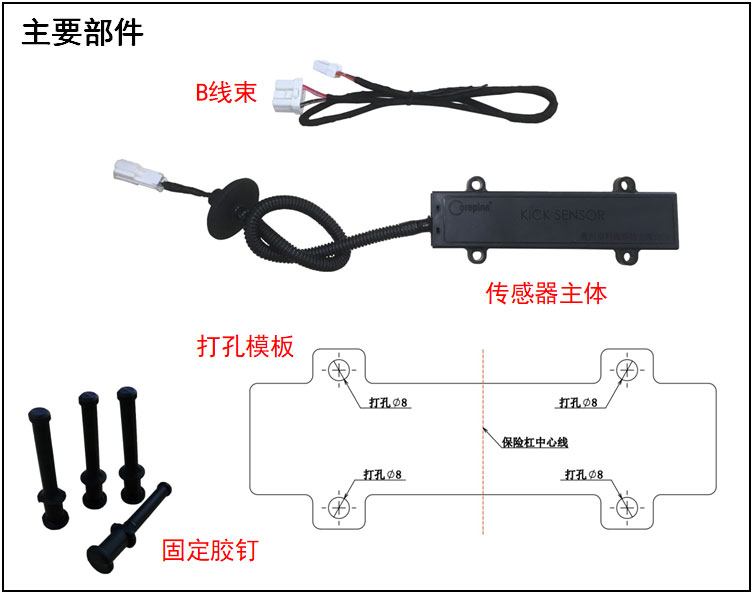

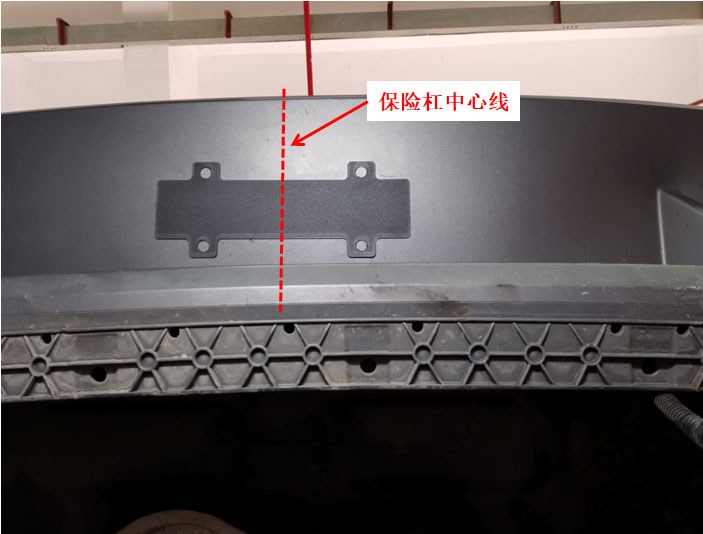

2、確認可安裝后用打孔模板定位。



3、合適位置貼開孔模板。

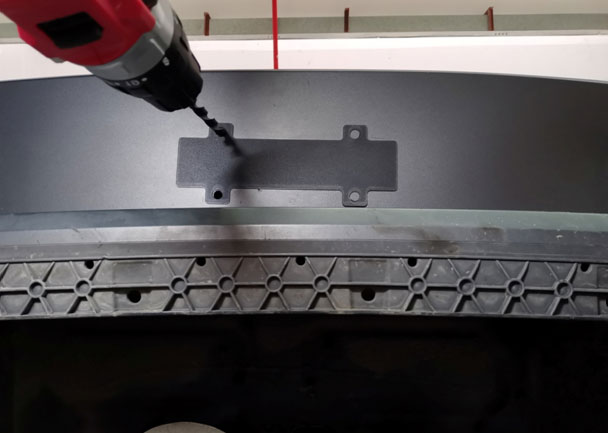

4、用ø8mm鉆頭開孔。

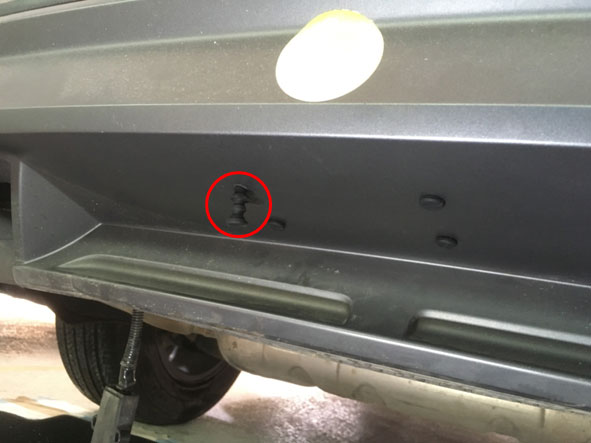

5、穿膠釘?shù)奖kU(xiǎn)杠開孔內。

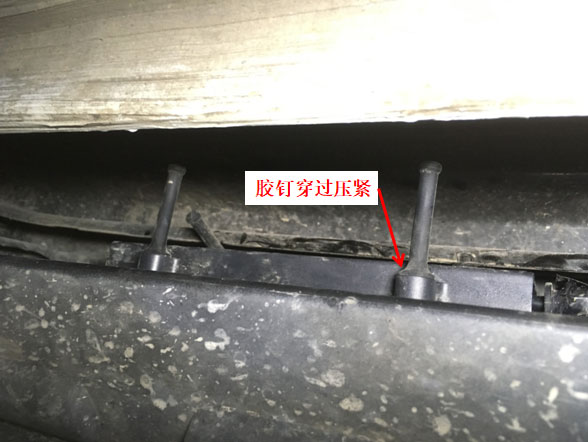

6、膠釘穿過傳感器主體的固定孔。

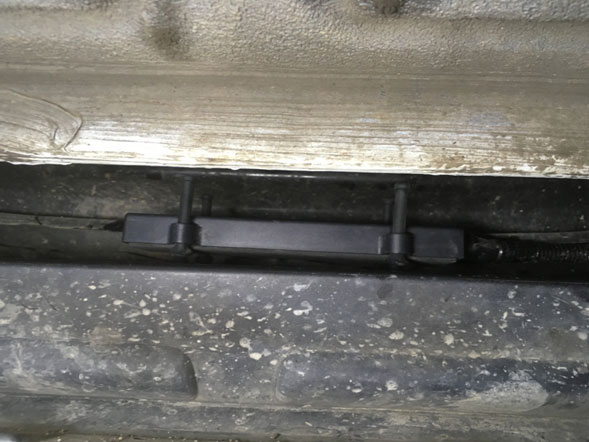

7、膠釘往上拉緊,固定傳感器主體。



8、傳感器線束在底盤合理走線(避開排氣)。

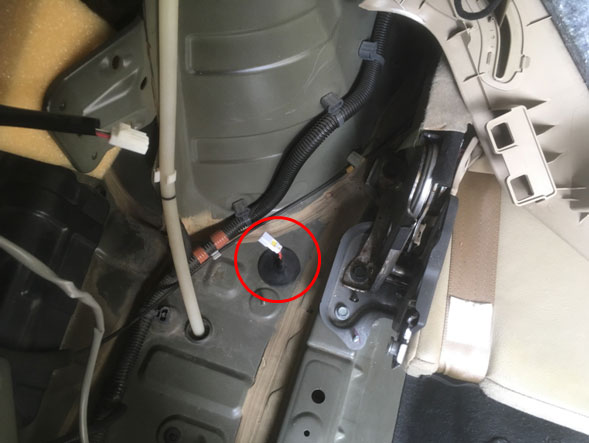

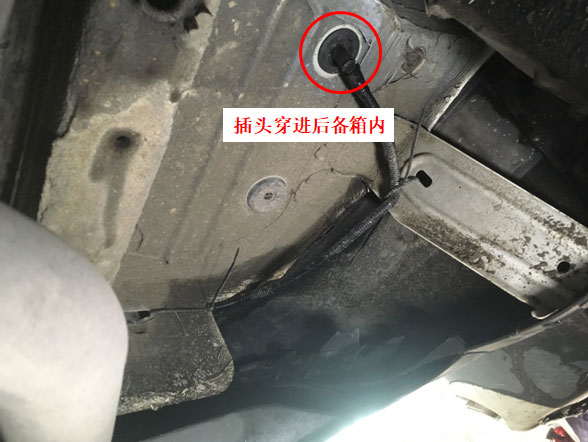

9、取掉原車孔塞,塞緊傳感器線束的孔塞。

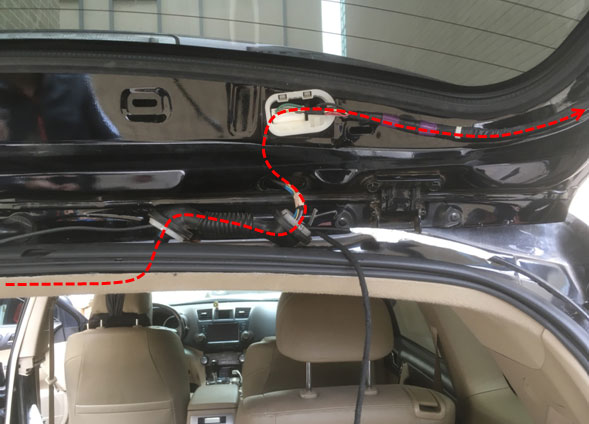

10、穿線束B線到尾門內(未插膠殼,請勿對插:電尾控制盒在尾門)。

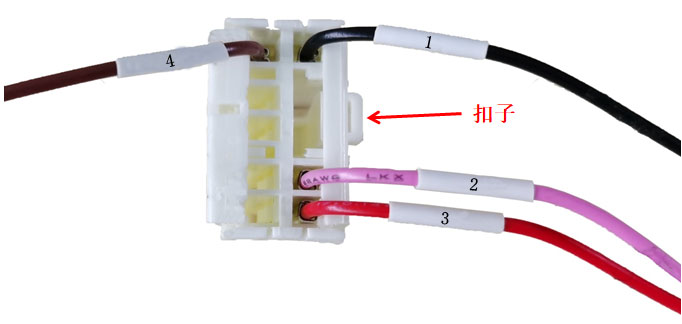

11、B線端子按示意圖插到膠殼內。

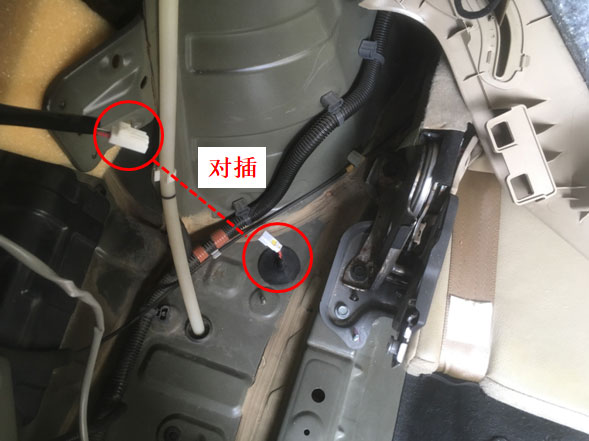

12、B線插頭對插腳踢傳感器主體線束插頭。

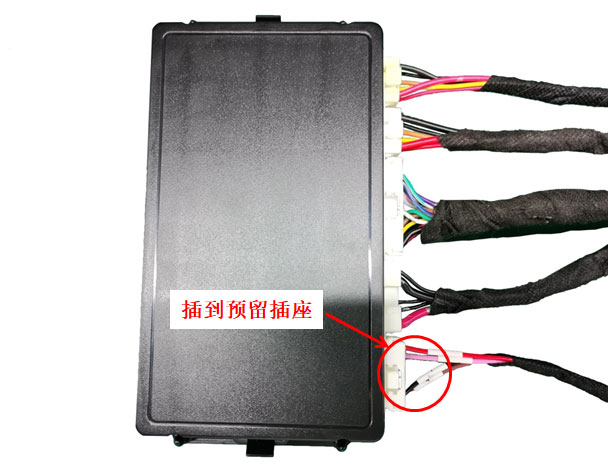

13、B線插頭插到電尾控制盒。

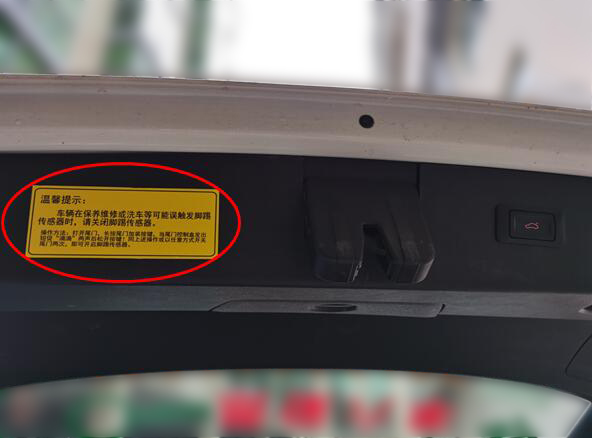

14、如圖在尾門上粘貼“溫馨提示”標簽。
