一. 安裝注意事項

 ● 為了安全和確保產品正常使用，請交由專業技師安裝，切勿私自拆卸安裝，以免造成產品損壞及安裝事故發生；

 ● 請根據本說明書的布線方式布好各條線束，一定要用扎帶將各線束與原車線束扎在一起，檢查線束不要位于卡扣或螺釘孔位置，避免安裝車內飾板卡扣和螺釘時將線束壓傷；

 ● 部分線束的端子在出廠時尚未插膠殼，布好線束后為了避免端子碰在一起短路，穿完線束后需先插膠殼；

 ● 裝車前先檢查汽車儀表功能顯示，車內按鍵操作是否正常，車門車窗開關是否正常，車內外表面有無刮花現象，如有問題，及時向客戶反映；

 ● 安裝人員請先取下身上所攜帶的金屬物品及其他硬物，防止在拆裝的過程中對汽車漆面、座椅或內飾等造成損傷，注意拆下的汽車飾板組件要放好，避免刮花各汽車飾板組件；

 ● 本說明書里面所有圖片僅供參考，不同配置的車型圖片可能會(huì )有不同，但是安裝方法相同。

二.安裝工具

三.產品清單

四.安裝方法

1、拆駕駛室左側飾板、腳踏板。

2、拆B飾板和左后門腳踏板。

3、拆開尾箱左側飾板（圓圈內有螺釘）。

4、拆尾門飾板（圓圈內有螺釘）。

5、拆掉原車鎖，試裝電吸鎖。若電吸鎖與孔位有干涉，則磨掉上側外邊框進行安裝。

6、拆原車鎖，安裝我司電吸鎖。

7、對插鎖信號線插頭。

8、連接外扣手開關信號，夾圖示外扣手開關插頭紫色線，連接到我司鎖信號線的粉紅色線。

9、安裝好加裝開關。

10、拆氣動桿。

11、更換車身左支架。

12、更換車身右支架。

13、安裝電動撐桿，L在左，R在右（撐桿編號的第一個字母）。

14、原車孔進線，布撐桿線。

15、塞好孔塞，左右一樣。

16、穿電源線到尾門（未插膠殼先不對插插頭）。

17-1、二選一、電源線端子按示意圖插到膠殼內【如果配送的是10pin膠殼選此插線方式】。

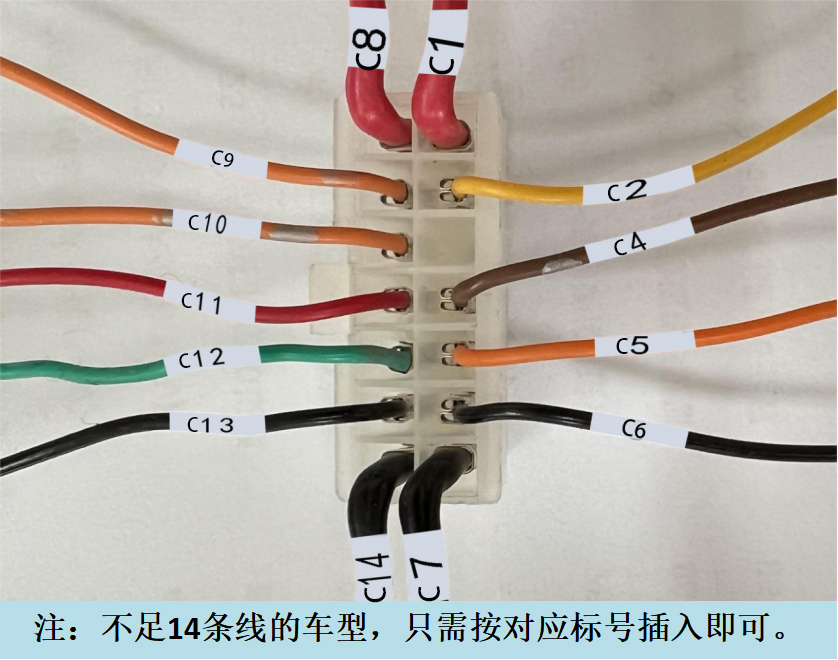

17-2、二選一、電源線端子按示意圖插到膠殼內【如果配送的是14pin膠殼選此插線方式】。

18、布電源線。

19、尾箱左側搭鐵接地。

20、駕駛室踏板左側，夾圖示插頭灰色線（汽油版車型為藍色線，同一位置），連接到我司電源線的橙色線。

21、開關面板預留位，安裝加裝開關。（夾旁邊按鍵插頭的亮燈線，使加裝開關亮燈）

22、保險盒常電腳位（第一排第7個）。

23、插取電器，注意線朝向不可錯。

24、尾門左側安裝控制盒。

25、將左右撐桿線①②，鎖信號線③，電源線④按順序插好，扣好控制盒。

26、系統初始化一次，然后測試電動尾門的各項功能。

27、將尾門飾板右側拉手拆下，注意先拆部件A后，擰出原車螺釘，再拆下部件B。

28、將我司開關下飾板扣上（不要鎖螺釘），并在紅色標識處做好打孔標記。

29、打好孔后，注意將開關插線拉出。

30、安裝好開關下飾板和尾門開關。

31、安裝好開關上飾板。

五. 系統初始化方法

1. 按尾門加裝開關，尾門自動關閉；

2. 按尾門外開關，讓尾門打開，“嘀---”長響一聲；

3. 系統初始化完成。

六. 電動尾門使用說明

1. 打開或關閉尾門的方法：

  ● 按遙控鑰匙的解鎖鍵3次；

  ● 按駕駛室的解鎖鍵3次；

  ● 按尾門外的扣手開關按鍵；

  ● 按尾門的加裝開關按鍵；

  ● 按駕駛室的加裝開關：開門長按4秒。

2. 尾門暫停方法：

    尾門運行過程中，按上述方法中的任意一種，尾門會(huì )暫停，再按一次，尾門會(huì )反向運行。

3. 尾門高度記憶方法：

    將尾門開到自己想要設定的高度，再長按尾門上的加裝開關，聽到 “嘀----”長響后松開開關，高度記憶成功。

    小技巧：尾門運行過程中，暫停一下尾門，然后用手上推尾門到理想的高度。

4. 蜂鳴器聲音的含義：

  “嘀”響一聲：接收到開門/關門或暫停信號，尾門會(huì )立刻打開/關閉或暫停；

  “嘀嘀”響兩聲：開門或關門到位；

  “嘀嘀嘀”響三聲：開門或關門過程阻力過大，已經智能防夾了；

  “嘀---”長響：記憶高度成功。
