腳踢傳感器安裝說明(案例)【新】
一、安裝注意事項
1、感應天線四周10cm盡量避免有金屬,否則會使感應距離變短,出現(xiàn)不靈敏的現(xiàn)象。
2、感應天線盡量相互平行,可以安裝在不同高度。
3、安裝時盡可能將其中一條感應天線靠外,增加對外部腳踢動作的感應靈敏度。

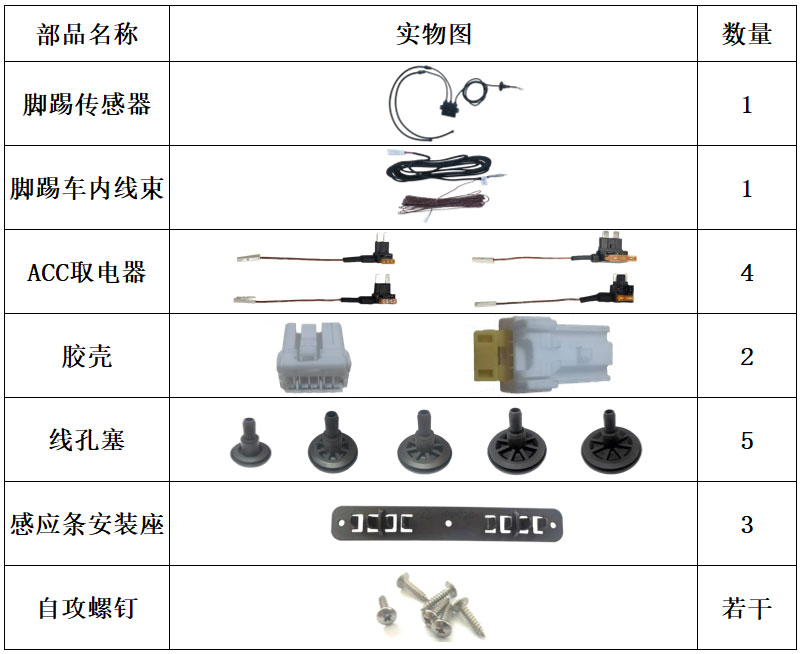

二、產(chǎn)品清單

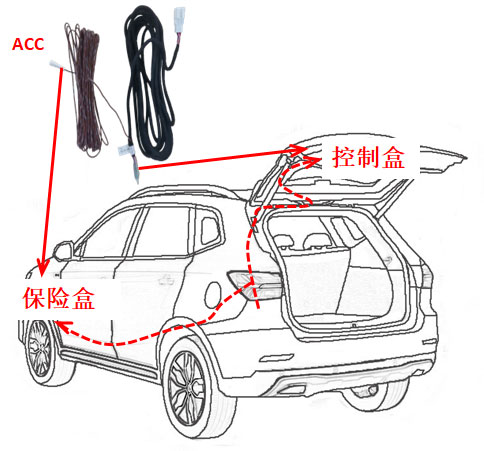

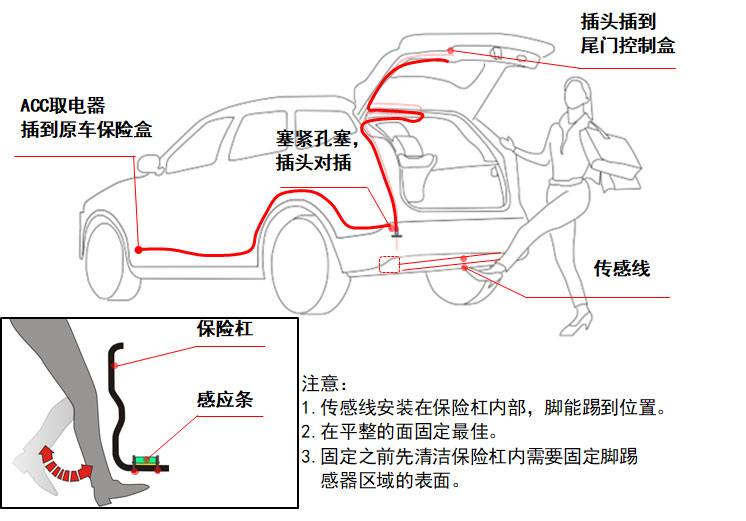

三、安裝示意圖

四、實裝案例:

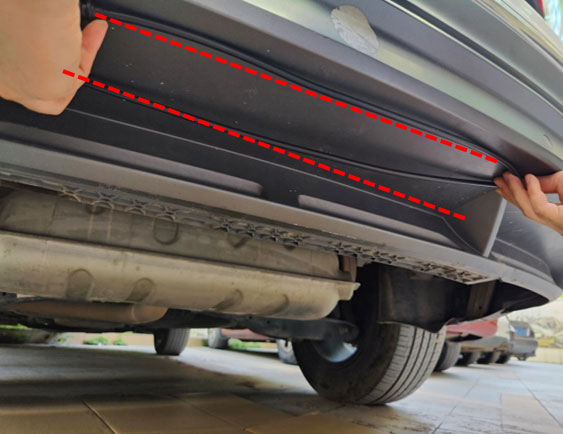

1、在保險杠后面確定好感應條安裝位置(需要感應腳踢的位置)。

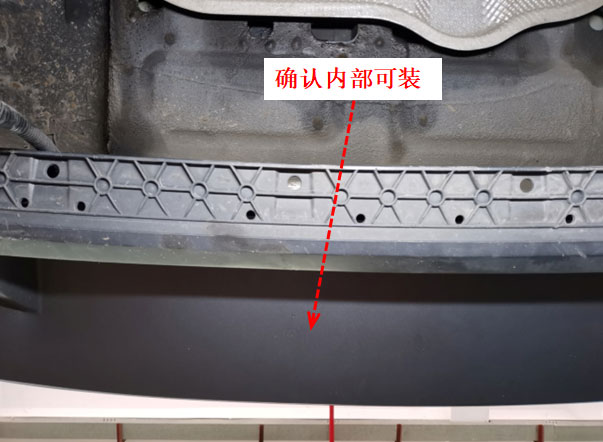

2、從內側確認有空間可以安裝腳踢感應條。

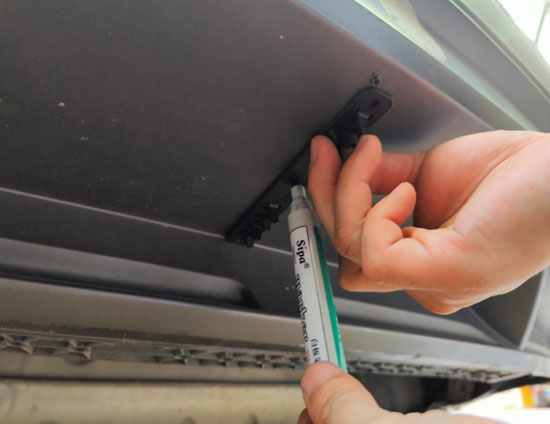

3、在保險杠底部用安裝座比好固定位置。感應條長約50cm,三個卡扣之間距離約15cm。

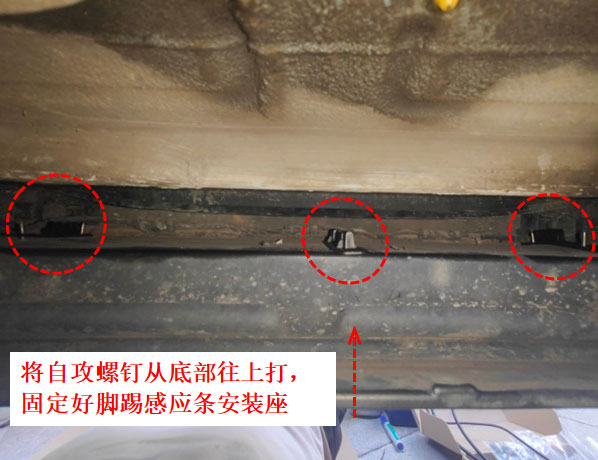

4、用自攻螺釘從保險杠底部往上擰到車內,固定腳踢感應條安裝座。

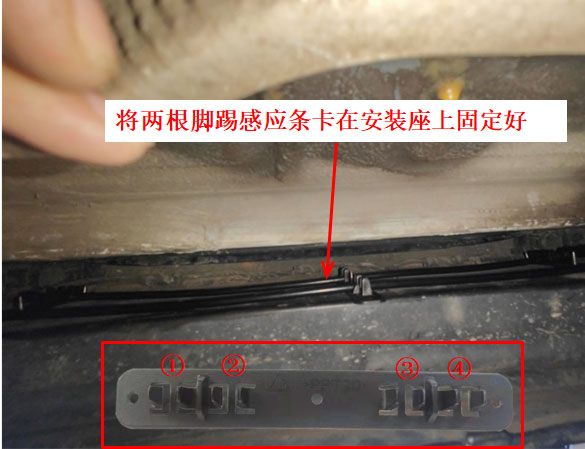

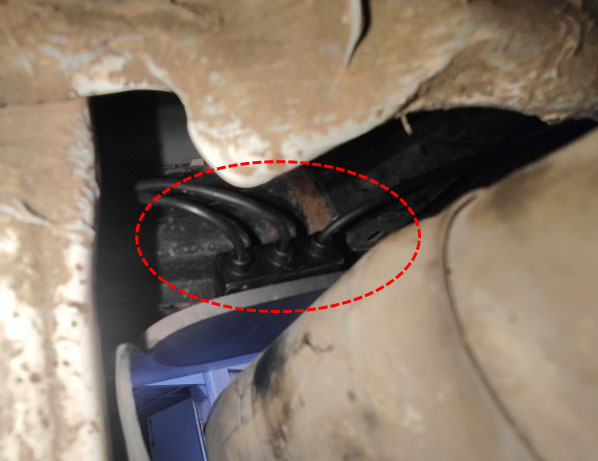

5、把兩條傳感線固定在卡扣內部上,使兩根感應條保持平行(將兩根感應條卡在①③位置,或者②④位置感應效果最佳)。
6、在保險杠內部選擇合適的位置固定好,腳踢傳感器主體,用螺釘固定。

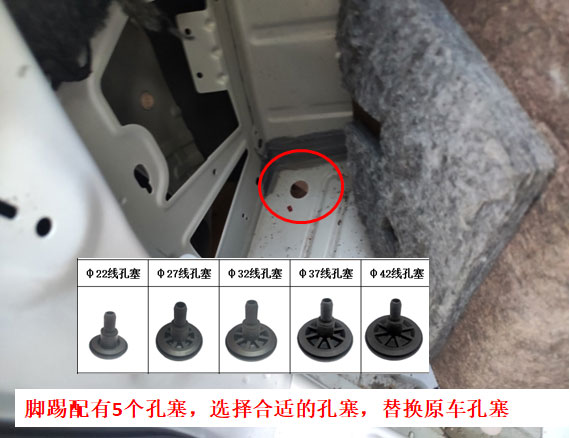

7、在尾箱底盤找到腳踢進線孔,選擇合適的孔塞,替換原車孔塞。

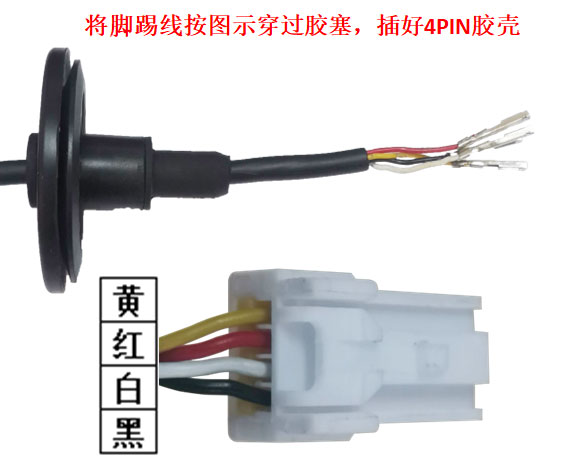

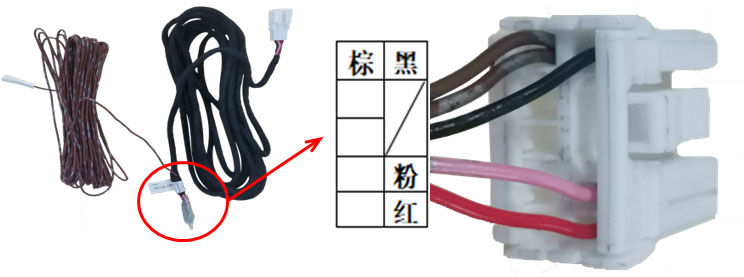

8、將腳踢的通訊線按示意圖穿過膠塞,插好4PIN膠殼。

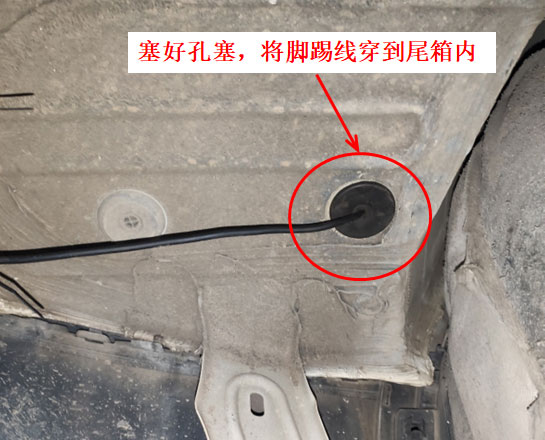

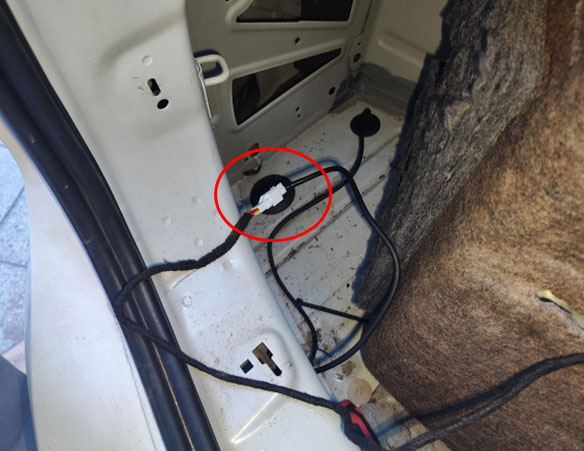

9、穿腳踢的通訊線到尾箱內部,塞好孔塞。
10、將腳踢插頭與車內線束插頭連接好。
11、、將腳踢車內線束穿到控制盒處,ACC線束穿到原車保險盒位置。
12、將車內線束的端子插入8PIN膠殼。

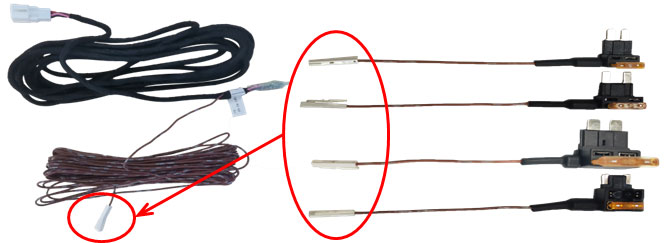

13、腳踢預留4種ACC取電器,選擇合適的取電器插入保險盒。
14、將腳踢的插頭插到控制盒的預留插座上。

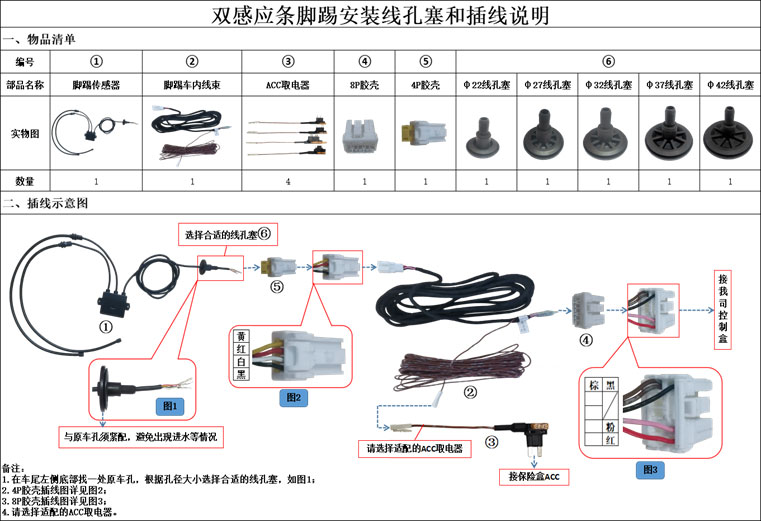

五、插線說明
六、使用方法
1、上電后的使用:
第一次上電后,腳踢需要約10秒進行學習,此時不要進行腳踢動作,否則需要再等待約10秒;
2、熄火后的使用:
熄火后約5秒后才識別腳踢;
3、淋水、下雨時的使用:
當后保險杠有水流動時,腳踢不工作,當水停止流動時(無水流動或大的水滴),腳踢等待約10秒恢復工作。小雨等只有細小水滴的,腳踢仍然能工作,但由于有小水滴,靈敏度沒有干燥時高。
